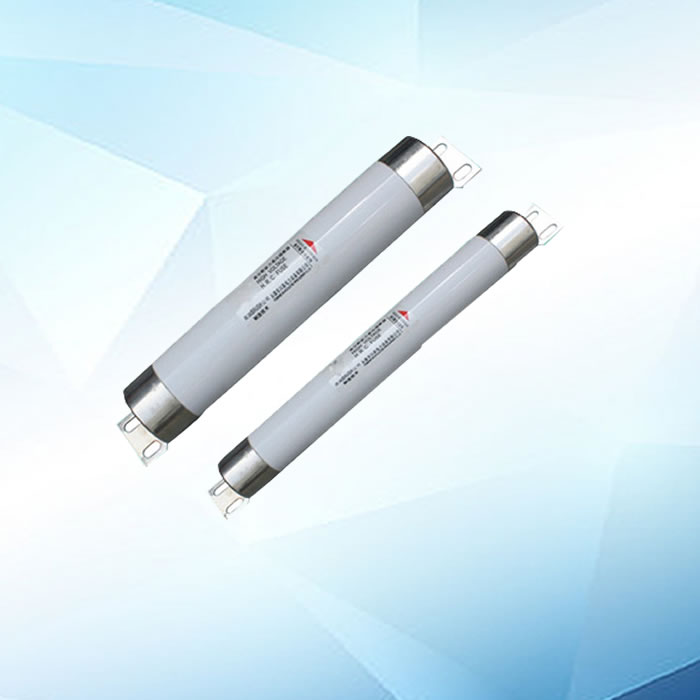

XRNT变压器保护用母线式高压限流熔断器

发布：2021-05-22 14:23:21 阅读：（479）

产品说明及使用方法：

XRNT变压器保护用母线式高压限流熔断器

一、用途

本产品适用于户内交流50Hz，额定电压3.6Kv、7.2Kv、12Kv、24Kv、40.5Kv系统，可与其他开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其他设备短路、过载的保护元件，又是高压开关框、环网框、高/低压预装式变电站必备的配套产品.

二、型号

技术参数

型号	额定电压KV	额定电流A	直径×长度L(mm)	A( mm)	A( mm)	额定开断电流KA	国外参考型号
XRNT1	7.2	6.3	φ51×254	356	314	40
		10
		16
		20
		25
		31.5
		40	φ76×254
		50
		25	φ51×359标准尺寸	461	419	50	BDGHC
		31.5
		40
		50
		63					BFGHD
		80	φ76×359标准尺寸
		100
		125					AKGHD
		160
	12	6.3	φ51×254	356	314	40
		10
		16
		20
		25
		31.5
		40	φ76×254
		50
		6.3	φ51×359标准尺寸	461	419	50	BDGHF
		10
		16
		20
		25
		31.5
		40
		50	φ76×359标准尺寸				BFGHF
		63
		80
		100
		112					AKGHF
