JLS-10高压计量箱（三相四线)生产厂家

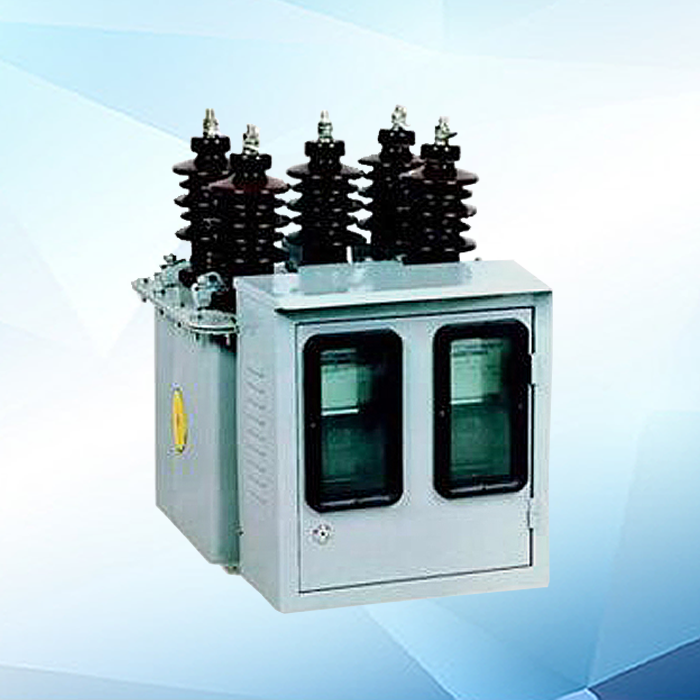

1本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
、电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
、电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
、通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
、复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
、复变比计量原理，采用／接线方式，电压回路中二次点接地，电流回路中相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端点，已连接为一点，但并未接地，实际接电表测量时，该点（）应可靠接地。
验收及使用前的检查
、外观检查：产品密封良好，瓷件无破损，出厂文件（合格证明书、使用说明书）齐全。
、用伏兆欧表测量一次对地的绝缘电阻，其值不少于Ω。（空气湿度不大于％）短时工频耐压试验，其试验电压值为出厂试验值的％。
5.15.25.33使用方法和注意事项
、本产品如用于计量分支线路的电度或用于考核线路损耗时，可将计量
23B产品吊运时必须使用油箱上的吊攀。
、组合互感器的二次接线端子点和油箱上的接地螺栓应可靠接地，以免造成事故。
