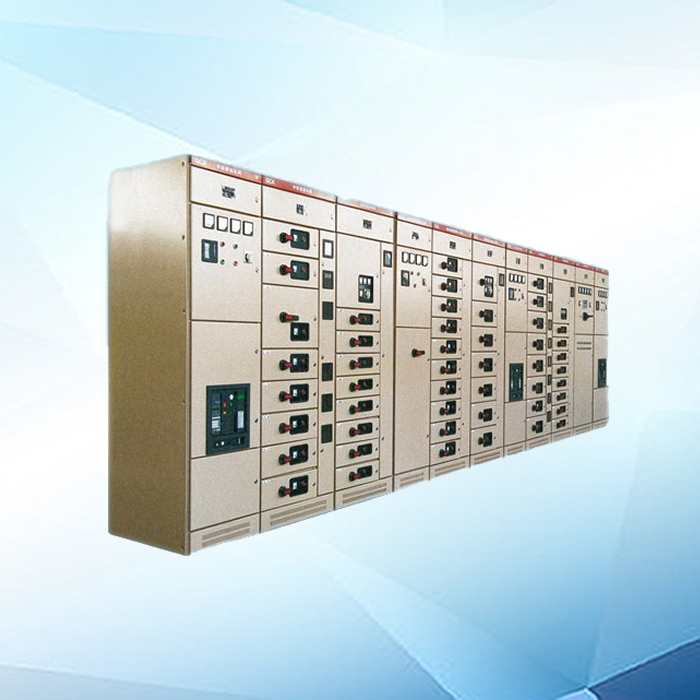

GCK抽出式开关柜生产厂家
发布：2021-06-25 14:10:07 阅读：（417）
产品阐述
|
|
|
|
【 详细说明 】 |
|
适用范围 GCK结构先进，外形美观，电气性能高，防护等级高，安全可靠，维护方便，是冶金、石油，化工、电力、机械、轻纺等行业低压供电系统理想的配电装置.
结构特征
GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，再按需要加上门，挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点.
柜架采用FA型材，利用联角板定位，螺栓连接的无焊接结构.
a、零部件的成型尺寸，开孔尺寸，设备间隔实行模数化. (模数E=20mm，下同).
b、内部结构件采用镀锌处理.
c、外部经磷化处理；然后采用静电环氧粉末喷涂.
d、柜架分成母线，功能单元、电缆三个相互隔离的区间，可防止事故扩散和便于带电维修.
使用环境条件
1、海拔高度不超过2000米.
2、周围空气温度不高于+40℃，并且24h内其平均温度不高于+35℃．周围空气温度不低于一5℃.
3、大气条件：空气清洁，相对湿度在温度为+40℃时不超过50％，在温度较低时允许有较高的相对湿度，例如+20%时为90%.
4、没有火灾，爆炸危险，严重污染，化学腐蚀及剧烈震动的场所.
5、与垂直面倾斜不超过5..
6、控制中心适应于以下温度的运输和储存过程，一25℃～+55℃在短时间内(不超过24h)不超过+70℃.
7、如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决.
主要技术参数 项目 | 单位 | 参数 | 额定电压 | V | AC380、AC660 | 额定频率 | Hz | 50 | 额定电流 | 水平母线最大工作电流 | A | 5500 | 垂直母线最大工作电流 | 1000 | 额定短时耐受电流 | KA | 100 | 额定峰值耐受电流 | 220 | 介电强度 | V/1min | 2500 | 额定绝缘电压 | V | AC660 | 控制电动机容量 | KW | 0.5-155 | 防护等级 |
| IP30/IP40 | 外形尺寸（宽*深*高） | mm | 600(800、1000)*600（800、1000）*2200 |
|
|
