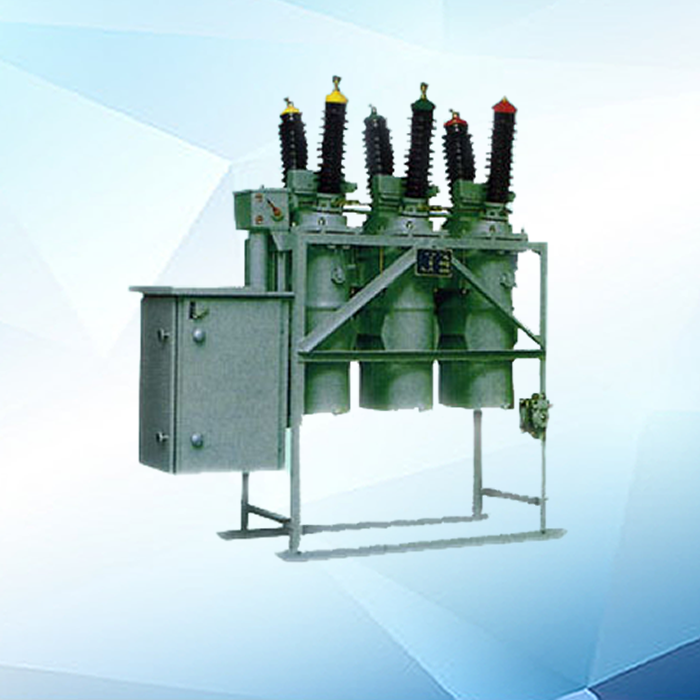

DW13高压多油断路器生产厂家

发布：2021-06-22 15:30:40 阅读：（265）

产品阐述

DW13高压多油断路器生产厂家

概述

DW13-35型高压多油断路器条例符合国家标准,用于35KV电力系统的保护.控制和系统间联锁.断路器又分为不带并联电阻及带并联电阻两种,两者具有相同的技术参数和基本技能,带并联电阻断路器还具有可靠的切合空载长线性能,用户必须切合空载长线的场合,断路器可用于较重的污秽地区和高原地区.

主要技术参数

项目		单位	技术数据				备注
			DW13-35型		DW132-35 I型
额定电压		KV	35（36）		35（36）		注 1
最高工作电压主		KV	40.5(36)		40.5(36)		注 1
额定频率		Hz	50		50
额定电流		A	1250		1600
额定短路开断电流		KA	20		31.5
额定失步开断电流		KA	5		8
额定短路关合电流(峰值)		KA	50		80
动稳定电流(峰值)		KA	50		80
动稳定电流		KA	20		31.5
额定热稳定时间		S	4		4
出线端短路时的额定瞬态恢复电压(峰值、满容量开断时)		KV	69.4		69.4
额定雷电冲击耐受电压(峰值)		KV	185		185
额定短时(1min)工频耐受电压		KV	80	95	80	95	注 2
合闸时间		S	≤0.35		≤0.35
分闸时间		S	≤0.07		≤0.07
全开断时间		S	0.1		0.1		注 3
"合分"操作时的金属短接时间		S	0.1		0.1
额定操作顺序			分0.5S-合分-180S-合分
适用海拔高度	用作保护.控制	m	4000		4000
	用作联络	m	3000		3000
切空长线路长度		Km	50		50
瓷套爬电距离		cm	105		105
断路器重量(带机构.无油)		kg	1350		1930
油重		kg	370		550

1、IEC标准与国家标准的额定电压规定值勤有差异.当按IE56标准提供产品是时，额定电压及最高工作电压取括号内数据.
2、断路器实际的短时工频耐用受电压高于标准规定的80KV，工厂按95KV进行设计和试验.
3、全开断时间为短路开断试验后实测数据.
