高压操作机构

所在位置：首页 >首页 -> 产品中心 -> 高压操作机构

CT8型操作机构-

发布：2021-05-22 14:50:54 阅读：（513）

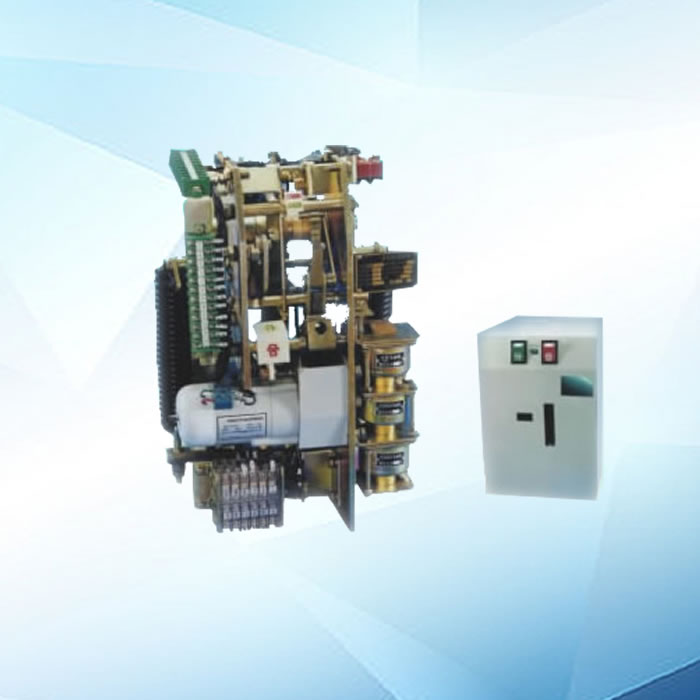

CT8型操作机构

产品阐述

CT8型操作机构
产品介绍

CT8型弹簧操动机构

◎概述

CT8型弹簧操动机构可供操作SN-10系列少油断路器及之具有相当的合闸功能的少油断路器用，其符合“GB1984-80”《交流高压断路器》和本产品“技术条件”的要求.主要指标达到或超过“IEC”标准.

◎主要技术参数

储能电机分为单相交流两用串激电动机，技术参数如表：

型号	HDZ-113	HDZ-213	HDZ-313
额定工作电压(V)	110	220	380
额定电功率(A)
20℃时线圈电阻值（Ω）
正常合闸工作电压范围	85％～110％额定工作电压
	65％～120％额定工作电压,小于30％额定工作电压时不得分闸

40page

合闸电磁铁技术参数如表：

额定工作电压（V）	～110	～220	～380	～48	～110	～220
额定电功率（A）	＜9.5	＜5	＜6	＜6	2.3	2.34
额定电功率（W）	＜1045	＜1100	＜1140	288	253	514.8
20℃时线圈电阻值（Ω）	3.65± 0.365	14.7±1.47	44.6± 4.6	8.1±0.57	44.6± 3.12	94± 6
正常合闸工作电压范围	85％～110％额定工作电压

合闸电磁铁技术参数如表：

额定工作电压（V）	～110	～220	～380	～48	～110	～220
额定电功率（A）	＜9.5	＜5	＜6	＜6	2.3	2.34
额定电功率（W）	＜1045	＜1100	＜1140	288	253	514.8
20℃时线圈电阻值（Ω）	16.7±1.67	69±6.9	233±23.3	24.8±1.74	111±7.77	430±30
正常合闸工作电压范围	85％～110％额定工作电压，小于30%额定工作电压时不得分闸

◎外形安装尺寸

CT8型弹簧操动机构

CT8型弹簧操动机构
